Toplotne črpalke ECODAN MULTI

PXZ

PXZ-4F75VG2

PXZ-5F85VG2

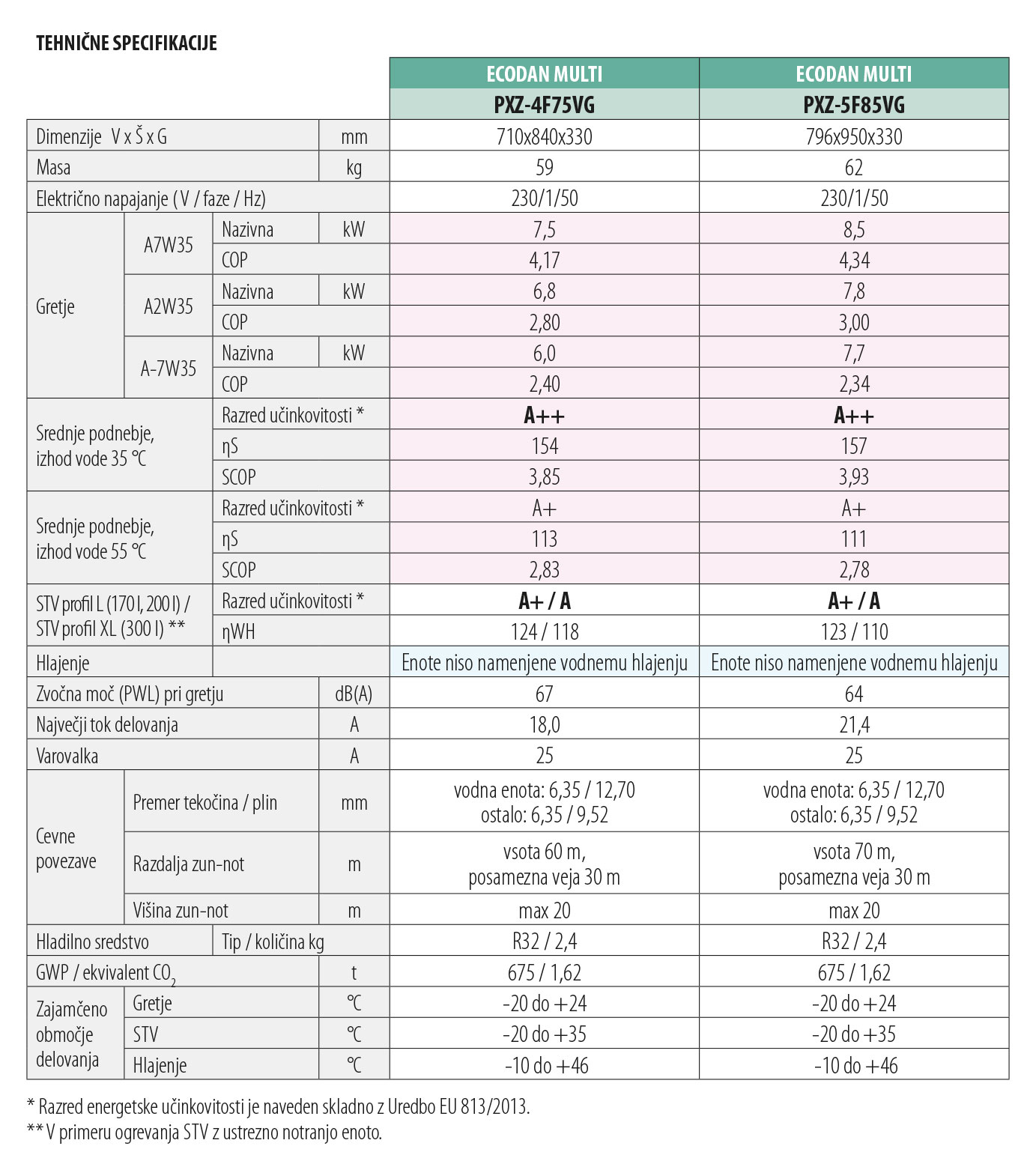

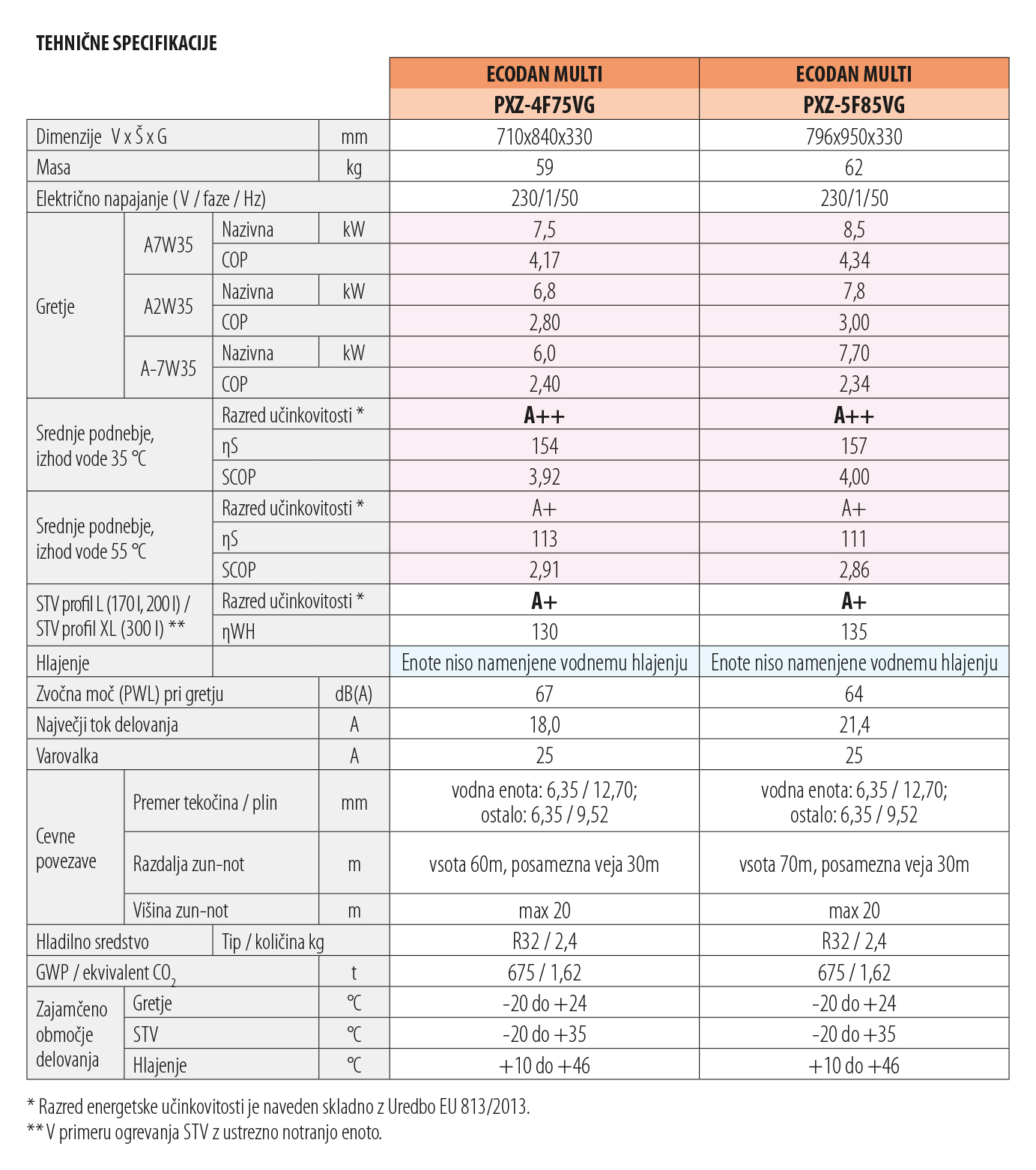

Dimenzije V x Š x G (mm)

710x840x330

796x950x330

Masa (kg)

59

62

Električno napajanje (V / faze / Hz)

230/1/50

230/1/50

Gretje

A7W35

Nazivna  (kW)

7,5

8,5

COP

4,17

4,34

A2W35

Nazivna  (kW)

6,8

7,8

COP

2,80

3,00

A-7W35

Nazivna (kW)

6,8

7,8

COP

2,80

3,00

Srednje podnebje, izhod vode 35 °C

Razred učinkovitosti

A++

A++

ⴄS

154

157

SCOP

3,92

4,00

Srednje podnebje, izhod vode 55 °C

Razred učinkovitosti

A+

A+

ⴄS

113

111

SCOP

2,91

2,86

STV profil L (170l, 200 l)*

Razred učinkovitosti

A+

A+

ⴄwh

130

135

Hlajenje

Enote niso namenjene vodnemu hlajenju

Zvočna moč (PWL) pri gretju (dB(A))

67

64

Največji tok delovanja (A)

18,0

21,4

Varovalka (A)

25

25

Cevna povezave

Premer tekočina / plin (mm)

vodna enota: 6,35 / 12,70; ostalo:6,35 / 9,52

Razdalja zun-not (m)

vsota 60m, posamezna veja 30m

vsota 70m, posamezna veja 30m

Višina zun-not (m)

max 20

max 20

Hladilno sredstvo (vnetljiv plin) (tip/ količina kg)

R32 / 2,4

R32 / 2,4

GWP / ekvivalent CO₂ (t)

675 / 1,62

675 / 1,62

Zajamčeno območje delovanja

Gretje (°C)

-20 do +24

-20 do +24

STV (°C)

-20 do +35

-20 do +35

Hlajenje (°C)

+10 do +46

+10 do +46

*V primeru ogrevanja STV z ustrezno notranjo enoto.

Nazivna moč naprave, razred energijske učinkovitosti in (%) sezonske energijske učinkovitosti (ⴄS) pri ogrevanju prostorov za uporabo pri nizki temperaturi 35 °C v povprečnih podnebnih razmerah temelji na uredbi EU 813/2013.

Nivo zvočne moči toplotne črpalke je merjen po standardu EN12102:2013. Sezonska energijska učinkovitost pri pripravi sanitarne tople vode (ⴄwh) je merjena po standardu EN16147:2017.

Vrednost GWP temelji na regulativi EU št. 517/2014, izdaja IPCC 4.

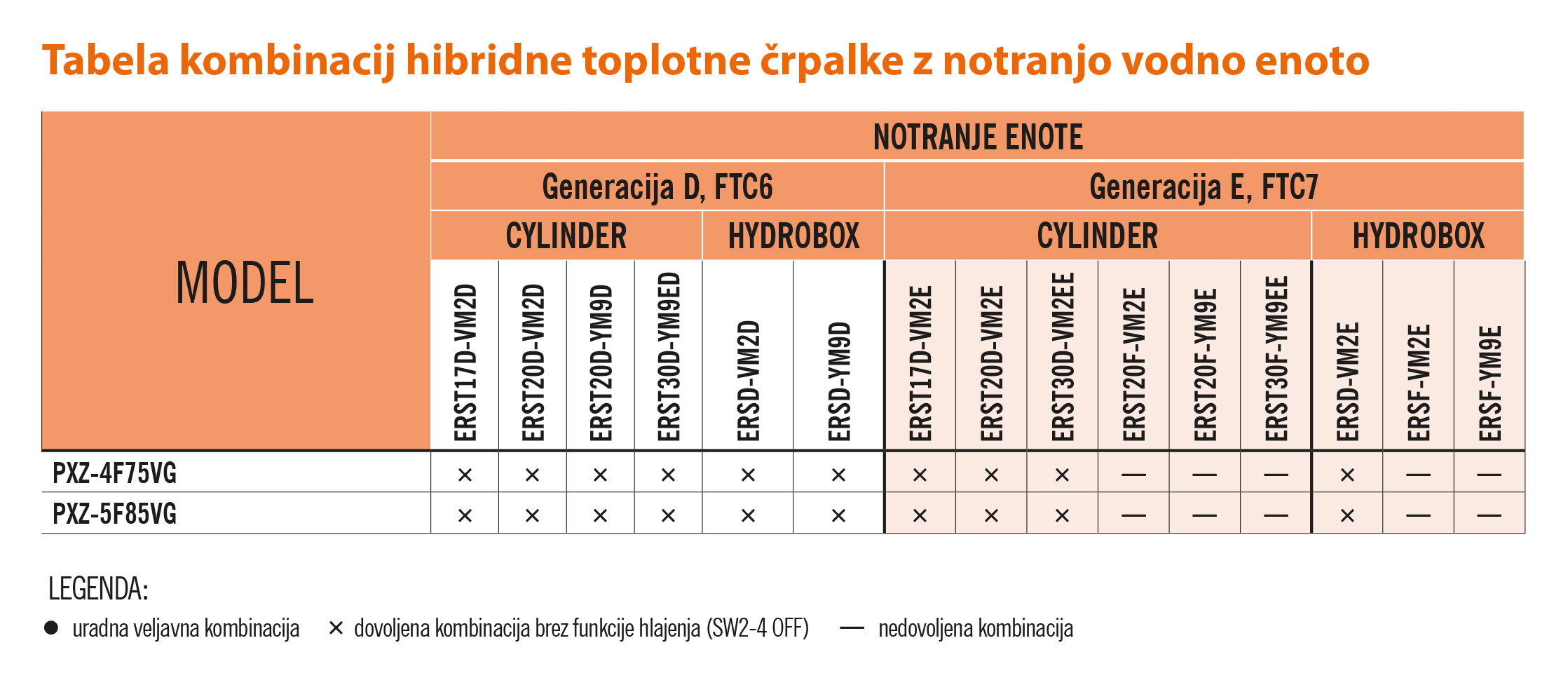

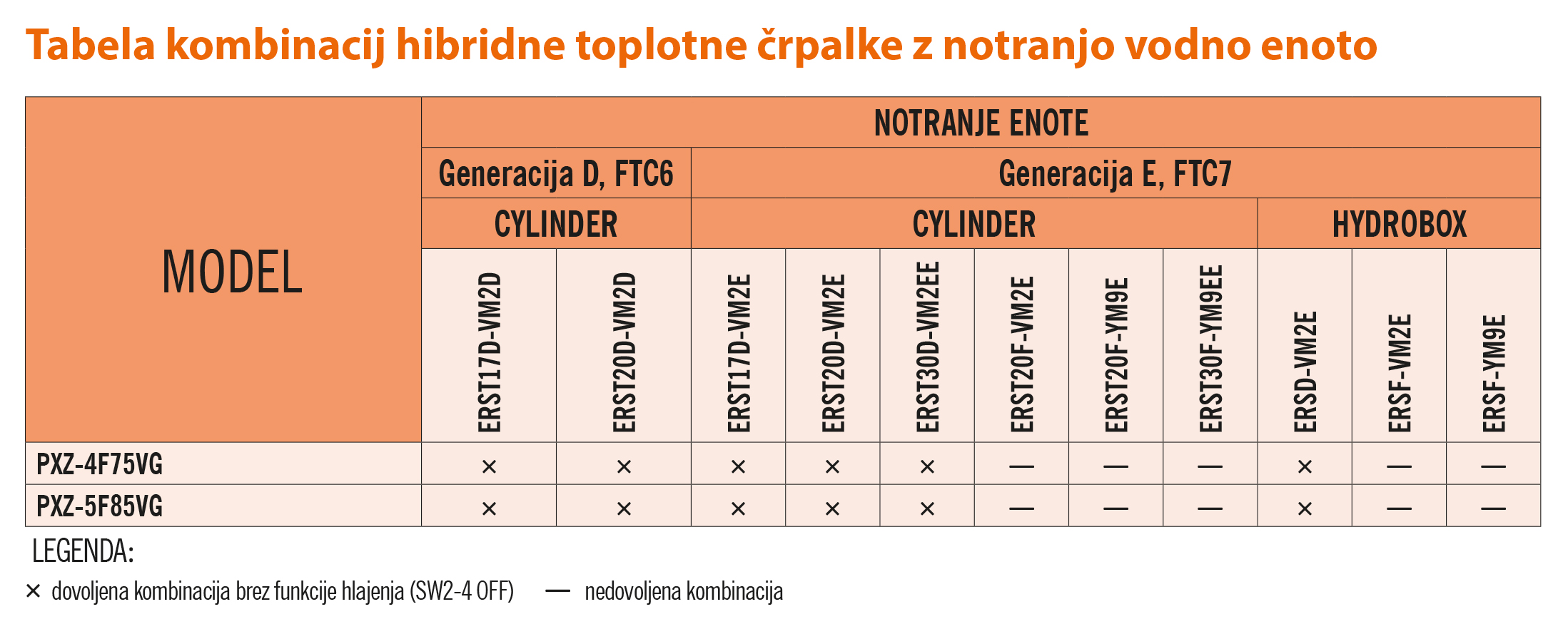

TABELA KOMBINACIJ MODELOV

NOTRANJE ENOTE

E generacija, FTC7

CYLINDER

HYDROBOX

ERST17D-VM2E

ERST20D-VM2E

ERST20F-VM2E

ERST20F-YM9E

ERST30F-YM9EE

ERSD-VM2E

ERSF-VM2E

ERSF-YM9E

ZUNANJE ENOTE

ECODAN MULTI

PXZ-4F75VG2

x

x

-

-

-

x

-

-

PXZ-5F85VG2

x

x

-

-

-

x

-

-

x - dovoljena kombinacija brez funkcije hlajenja (SW2-4OFF)
-  - nedovoljena kombinacija

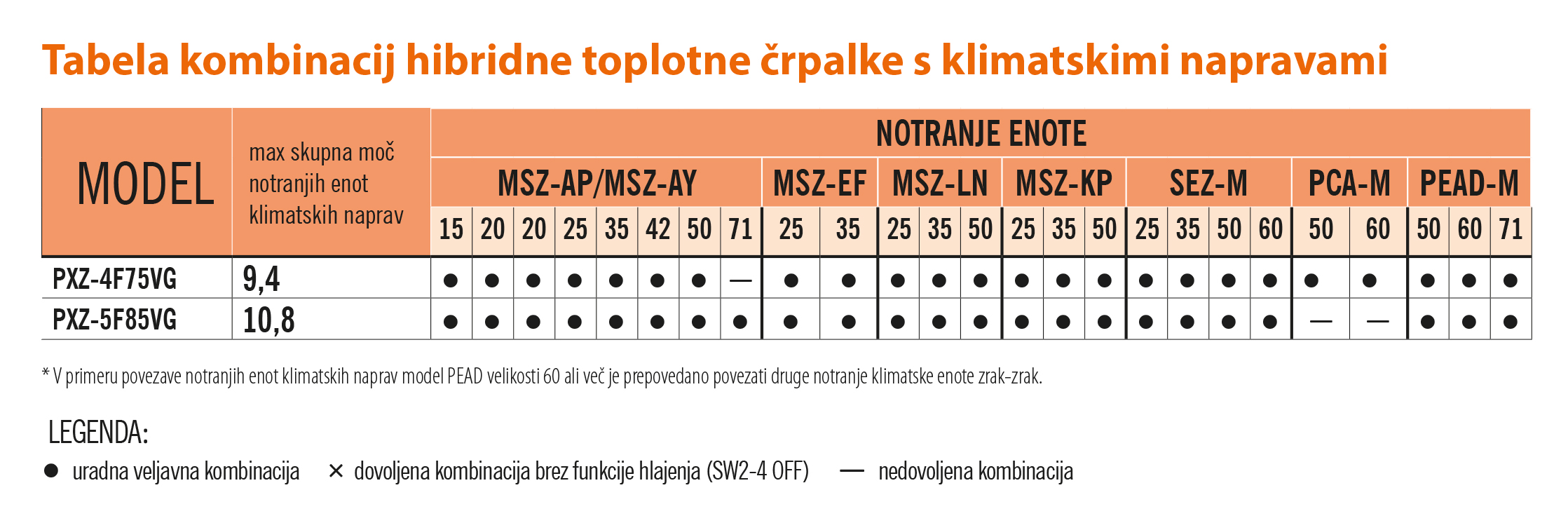

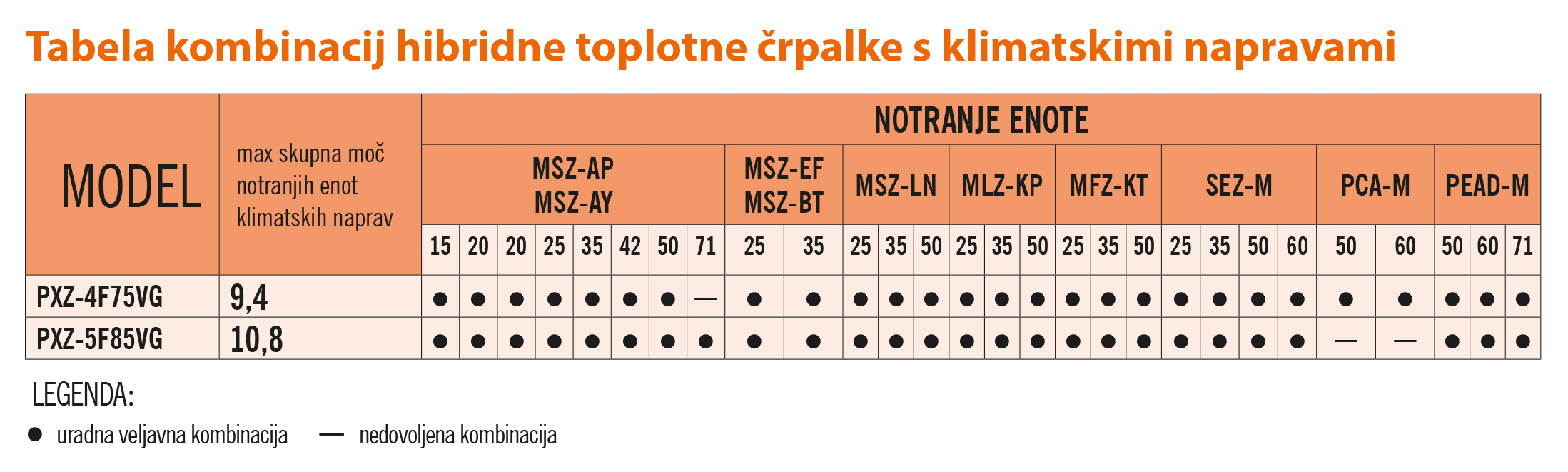

TABELA KOMBINACIJ MODELOV

max. Skupna moč notranjih enot klimatskih naprav

NOTRANJE ENOTE

MSZ-AY
MSZ-AP

MSZ-EF
MSZ-BT

MSZ-LN

MLZ-KP

MFZ-KT

SEZ-M

PCA-M

PEAD-M

15

20

25

35

42

50

71

25

35

25

35

50

25

35

50

25

35

50

25

35

50

60

50

60

50

60

71

PXZ-4F75VG2

9,4

•

•

•

•

•

•

-

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

PXZ-5F85VG2

10,8

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

-

-

•

•

•

*   V primeru povezave notranjih enot klimatskih naprav model PEAD velikosti 60 ali več je prepovedano povezati druge notranje klimatske enote zrak-zrak.
** V primeru povezave notranjih enot klimatskih naprav modela MFZ-KT je potrebno dodatno inštalirati MAC-001MF za zmanjšanje glasnosti.

• - uradna veljavna kombinacija
-  - nedovoljena kombinacija
